PAGE INTERACTIVE table logarithme/azimut

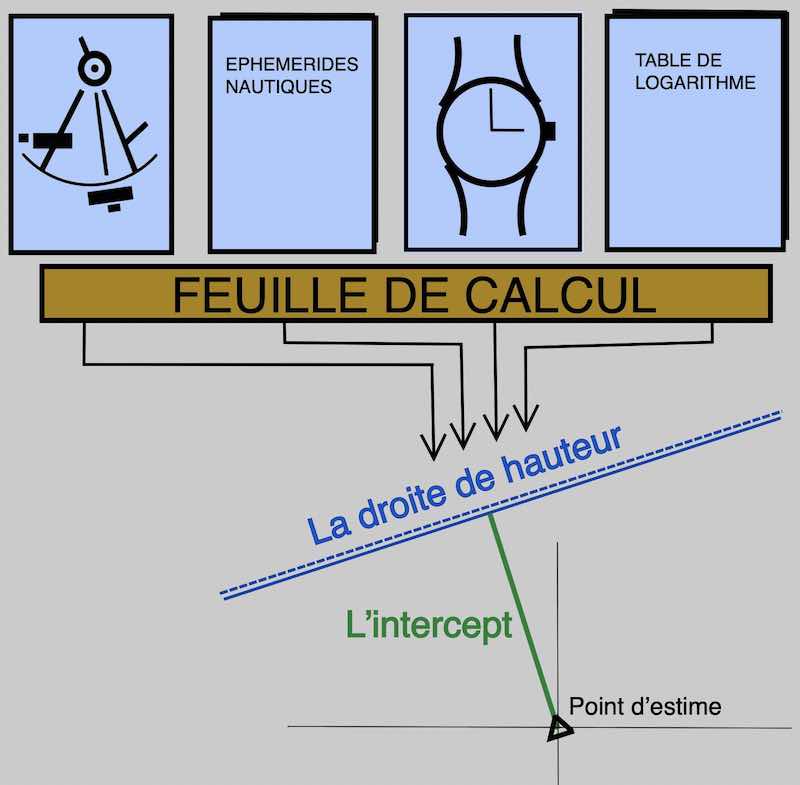

Cette page interactive, nommée ‘Page interactive table logarithme/azimut’, a été créée pour calculer la droite de hauteur sans utiliser de calculatrice, comme cela se faisait autrefois en utilisant des tables de logarithmes et d’azimuts

Torrey Pines State Beach. Author image: Austin Schmidy

PAGE INTERACTIVE table logarithme/azimut, image les six sections
PAGE INTERACTIVE table logarithme/azimut, image feuille de calcul part 1
PAGE INTERACTIVE table logarithme/azimut, image feuille de calcul part 2
Les six sections sur notre feuille de calcul PNG formated

Voir : Feuille de calcul vierge PDF pour les tables.


Norway. Author image: Scott Rettberg

PAGE INTERACTIVE table logarithme/azimut: nos observations sur la page de l’exercice de La Rochelle

PAGE INTERACTIVE table logarithme/azimut, image  observations de l'exercise La Rochelle

Maintenant que vous étiez censé trouver ces entrées rouges à partir de nos observations sur la page de l’exercice de La Rochelle, nous pouvons procéder aux calculs

PAGE INTERACTIVE table logarithme/azimut: Hv (hauteur vraie)

Hi……………… = _ _° _ _’, _

Ɛ………………… = _ _° _ _’, _

 _______________________ +

Ho………………..= _ _° _ _’, _

+ 1e correc…… = _ _° _ _’, _

 + 2e correc….. =  _ _° _ _’, _

(  Table VII  )

 _______________________ +

Hv………………..= _ _° _ _’, _

La hauteur observée du soleil

PAGE INTERACTIVE table logarithme/azimut, image hauteur instrumentale
La hauteur instrumentale
PAGE INTERACTIVE table logarithme/azimut, image calcul Hi vers Ho

exemple calcul Ho

PAGE INTERACTIVE table logarithme/azimut, image calcul Ho vers Hv

La hauteur vraie du soleil

exemple calcul Hv

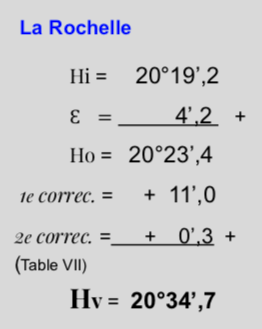

PAGE INTERACTIVE table logarithme/azimut, Calcul Hv exercise La Rochelle

système sexagésimal

formule à 360° près


Cap-Pelé Westmorland County, New Brunswick.(Canada) Author: Michel Rathwell

PAGE INTERACTIVE table logarithme/azimut: P (l’angle au pôle)

AHvo…….= _ _ ° _ _ ‘, _

pp………….= _ _° _ _’, _

____________________+

*G………..= _ _ ° _ _ ‘, _

_____________________+/-

AHvg……..= _ _ ° _ _ ‘, _

*G addition si G est Est / soustraction si G est Ouest

PAGE INTERACTIVE table logarithme/azimut, Calcul AHvg exercise La Rochelle

théorie AHvo

calcul AHvo avec pp

longitude G

théorie AHvg et P

calcul AHvg et quatre examples

système sexagésimal

formule 360° près

Après avoir trouvé AHvg, comment déduire P ?

  ロ     AHvg   <   180°

soleil à l’ouest       P= AHvg

  ロ     AHvg   >   180°

soleil à l’est           P=360- AHvg

P = _ _ ° _ _ ‘, _ NE / NO / SE / SO

l’hémisphère N ou S / soleil à l’Est ou soleil à l’ouest


FEUILLE DE CALCUL INTERACTIF calculatrice image navire à voile. San Diego Bay
San Diego Author image: Port of San Diego

D (déclinaison)

D……………..=  _ _ ° _ _ ‘, _

correc. d…..= _ _ ° _ _ ‘, _

 _____________________ +/-

D……………..=  _ _ ° _ _ ‘, _

PAGE INTERACTIVE table logarithme/azimut, Calcul D exercise La Rochelle

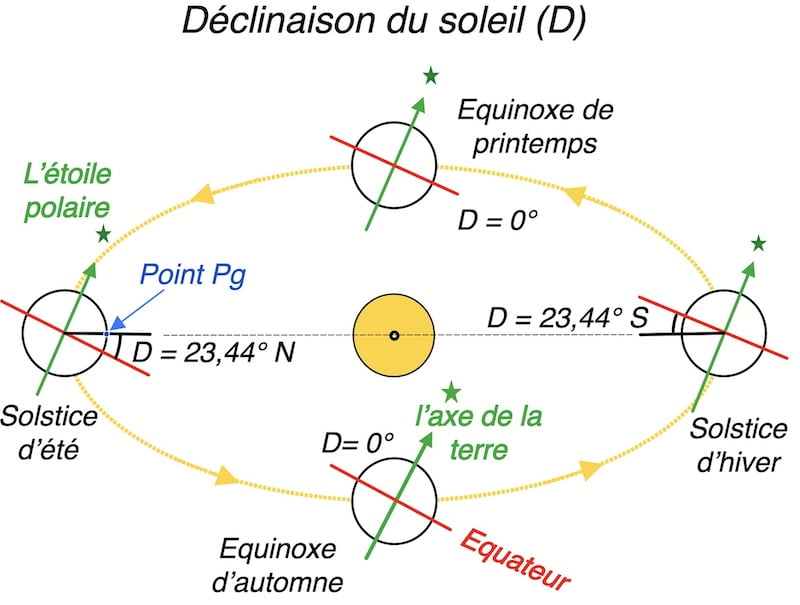

théorie D

calcul D


surfer Eddie Aikan (Hawaii) Author image: Anthony Quintano

PAGE INTERACTIVE table logarithme/azimut: Hc (hauteur calculée)

FEUILLE DE CALCUL INTERACTIF  tables image tables de logarithmes et de navigation

FEUILLE DE CALCUL INTERACTIF table de logarithmes

L = _ _ ° _ _ ‘, _

D = _ _ ° _ _ ‘, _

P = _ _ ° _ _ ‘, _ ( NE / S E / SO / NO )

L …………… = _ _ ° _ _ ‘, _

D…………….= _ _ ° _ _ ‘, _

_____________

(L +/- D)…… = _ _ ° _ _ ‘, _

same name / not same name

1TABLE 1……….LOG COS L =

2TABLE 1……….LOG COS D =

3TABLE 2….LOG SINUSV P =

________________________________ +

………………………….LOG 2eT =.

TABLE 3………COS (L +/- D) =

TABLE 4…NAT deuxième T =

_________________________________ –

………………………………SIN Hc =

TABLE 5……………..Hc = _ _ ° _ _ ‘, _

Explication des tables de logarithmes

exemple calcul Hc

2 exercices complets calcul Hc

Une fois que nous avons examiné les exemples et exercices précédents, nous allons compléter l’exercice de La Rochelle (Hc).

Les entrées:

L = 46°12′ N

D = 18°39,7′ S

P = 27°33,4′ NE

PAGE INTERACTIVE table logarithme/azimut, Calcul Hc exercise La Rochelle

Unknown sailing ship Author image: National Marine Museum U.K.

Zv (azimut)

FEUILLE DE CALCUL INTERACTIF tables de logarithmes

part 1 azimut table:

Lc =

Dc = ______________+

Z = acute ou obtuse

part 2 azimut table:

Z =

Zv =

théorie et un exemple des tables d’azimut

Quatre exercices complets des tables d’azimut

Une fois que nous avons examiné les exemples et exercices précédents, nous allons compléter l’exercice de La Rochelle (Zv).

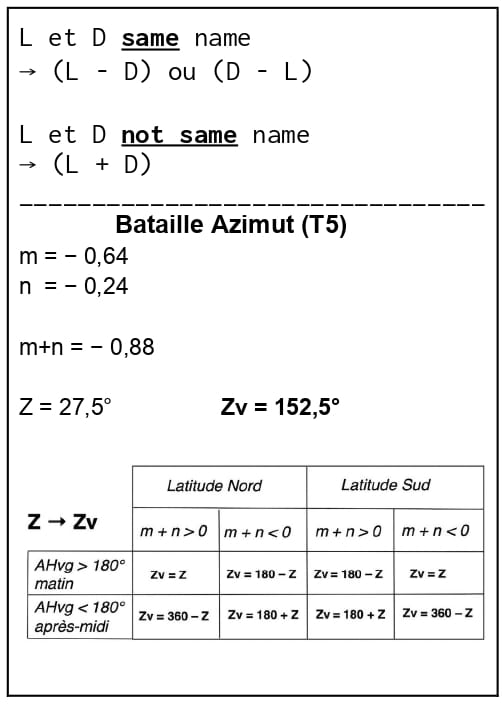

PAGE INTERACTIVE table logarithme/azimut, Calcul Zv exercise La Rochelle

Les entrées:

D = 18°39,7′ S

L = 46°12′ N

(L and D not same name)

P = 27°33,4′ NE

Les premières et troisièmes pages servent de rappels sur comment utiliser ces tables d’azimut et n’ont aucun rapport avec l’exercice, tandis que les deuxième et quatrième pages sont spécifiquement conçues pour l’exercice de La Rochelle.


Birds Hill Beach Winnipeg, Manitoba. Author image: DLB2018

l’intercept

Hv…………..= _ _ ° _ _ ‘, _

Hc…………..= _ _ ° _ _ ‘, _

__________________________ –

Intercept…= _ _ ° _ _ ‘, _

Théorie Intercept

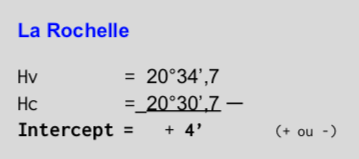

PAGE INTERACTIVE table logarithme/azimut, Calcul intercept exercise La Rochelle

intercept = Hv – Hc

tracé sur canevas

PAGE INTERACTIVE table logarithme/azimut, Calcul Hv exercise La Rochelle, image fin de la Feuille de calcul interactive

En effet, les réponses aux exercices restants (2 Madagascar/3 Perth/4 San Francisco/5 Galapagos/6 Tokyo/7 Pointe-à-Pitre/8 Rotterdam) peuvent être achetées dans la boutique.

En même temps, ils fournissent également les tables de logarithmes et d’azimuts version complète à télécharger.
