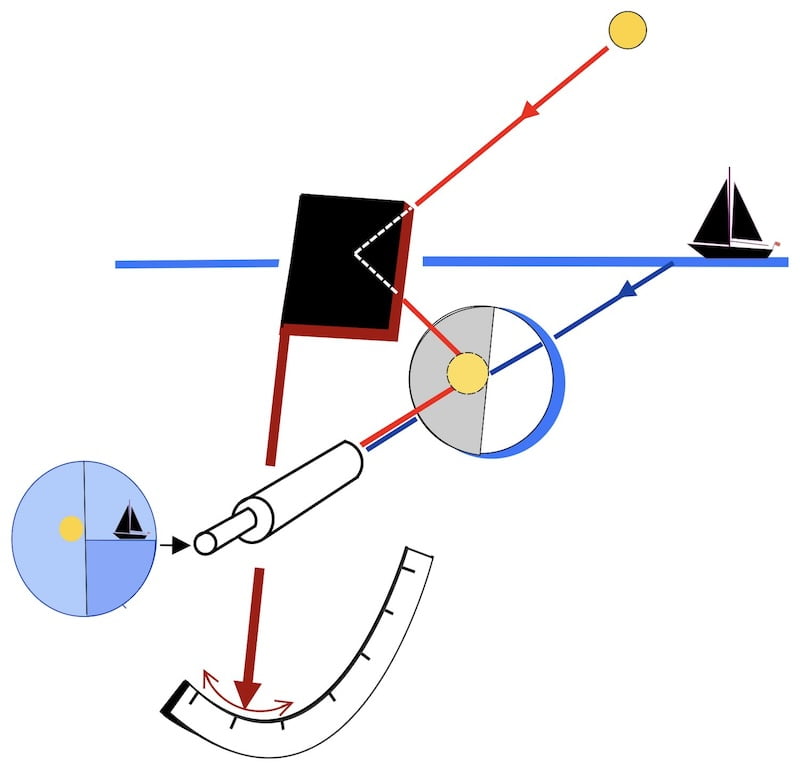

La hauteur observée du soleil: après avoir mesuré la hauteur du soleil avec un sextant (Hi), il est essentiel d’appliquer les corrections spécifiques liées à l’instrument, telles que la correction de la collimation et de l’excentricité, pour obtenir la hauteur observée (Ho).
![image de sextant vue de trois quarts arrière.](https://ladroitedehauteur.com/wp-content/uploads/2024/06/sextant-34-arriere.jpg)
![La hauteur observée du soleil, image l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible](https://ladroitedehauteur.com/wp-content/uploads/2024/03/image-Hi.jpg)
![l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible, image Hi vers Ho](https://ladroitedehauteur.com/wp-content/uploads/2023/11/Ho-francais.jpg)
![](https://ladroitedehauteur.com/wp-content/uploads/2023/06/Stormy_weather_1_8409440001.jpeg)
Un rapide aperçu des quatre pages de correction du sextant et de leurs fonctionnalités (de la page 1 à la page 4, dans cet ordre).
![l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible, image Hi vers Ho](https://ladroitedehauteur.com/wp-content/uploads/2023/11/Ho-francais.jpg)
1) Hi →Ho. THEORIE. (sur cette page !)
2) Hi →Ho. CALCUL
![l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible, image Ho vers Hv](https://ladroitedehauteur.com/wp-content/uploads/2023/11/Hv-francais.jpg)
3) Ho →Hv. THEORIE
4) Ho →Hv. CALCUL
La hauteur observée du soleil: une brève description

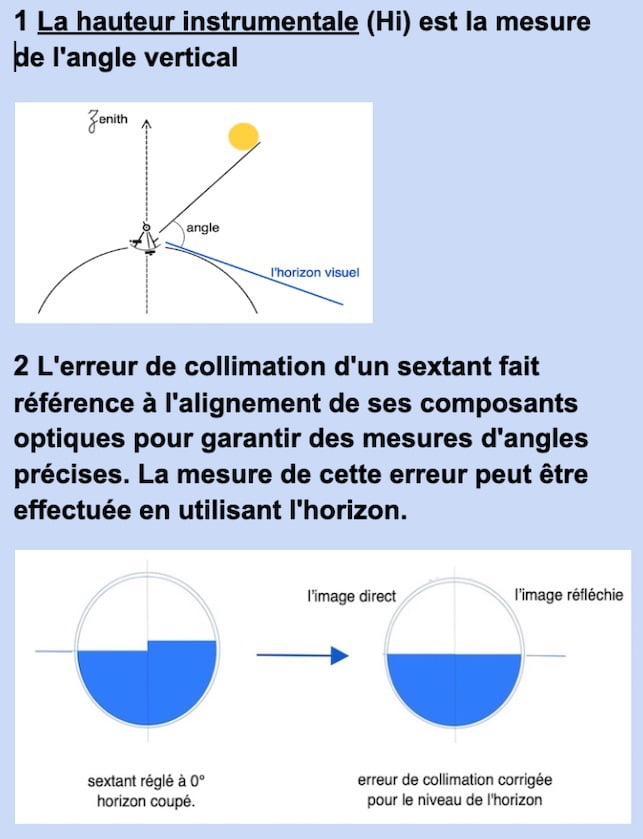

![l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible, image la hauteur instrumentale et erreur collimation](https://ladroitedehauteur.com/wp-content/uploads/2023/11/Hi-et-collimation-fr.jpg)
![l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible, image l'erreur d'excentricité](https://ladroitedehauteur.com/wp-content/uploads/2023/11/excentricite-erreur-fr.jpg)
(ε = collimation + erreur d’excentricité )
![](https://ladroitedehauteur.com/wp-content/uploads/2023/07/Rain-3984_Tralee_Bay_Co._Kerry_Ireland.jpg)
La hauteur observée du soleil: une description détaillée
1 Hauteur instrumentale (Hi)
2 Collimation
3 Erreur d’excentricité
1 Hauteur instrumentale ( Hi )
voir aussi l’usage du sextant
![l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible, image femme et sextant](https://easysextant.com/wp-content/uploads/2022/06/mrs-tapley-taking-a-sight-using-a-sextant-0e1fec-1024.jpg)
On cale le bord inférieur du soleil sur l’horizon avec le sextant
![image petit miroir, côté réfléchie et côté transparent](https://ladroitedehauteur.com/wp-content/uploads/2024/06/petit-miroir-avec-soleil.jpg)
Après avoir plus ou moins calé le soleil avec le sextant sur l’horizon, une très légère rotation de la poignée, sans bouger le bras, a résulté en ce mouvement où le soleil se tangente avec l’horizon.
![La hauteur observée du soleil, image balancement soleil sur l'horizon](https://ladroitedehauteur.com/wp-content/uploads/2024/06/balancement-soleil-avec-sextant.jpg)
En même temps, utilisez votre autre main pour faire tourner doucement le tambour du sextant afin d’affiner l’alignement du bord inférieur du soleil avec l’horizon pour obtenir une tangente précise.
![La hauteur observée du soleil, image sextant vu de l'arrière avec mouvement du poignet et tambour pour le réglage fin](https://ladroitedehauteur.com/wp-content/uploads/2024/06/le-sextantvu-de-larrierre-717x1024.jpg)
Balancer le sextant pour que le soleil tangent l’horizon et on prends le top horaire au moment qu’il touche l’horizon.
![l'angle du soleil mesuré avec le sextant au-dessus de l'horizon visible, image bord inférieur/supérieur du soleil](https://ladroitedehauteur.com/wp-content/uploads/2022/10/LL-or-UL-fr-e1696348252431.png)
![La hauteur observée du soleil, image lecture sextant](https://easysextant.com/wp-content/uploads/2022/08/lecture-sext-74°6-copie-998x1024.jpg)
Exemple: la lecture sextant Hi = 74°06′
2 Erreur de collimation :
D’abord, l’erreur de collimation est le décalage du zéro sextant.
alors, elle peut atteindre quelques minutes qu’il faudra ajouter ou retrancher aux lecture
![erreur de collimation: Les deux miroirs doivent être parfaitement parallèles.](https://ladroitedehauteur.com/wp-content/uploads/2024/06/Index-error-1-1.jpg)
En somme, l’erreur de collimation d’un sextant fait référence à l’alignement de ses composants optiques
Finalement, la mesure de cette erreur peut se faire en utilisant l’horizon
![](https://ladroitedehauteur.com/wp-content/uploads/2024/06/removal.ai-sextant.png)

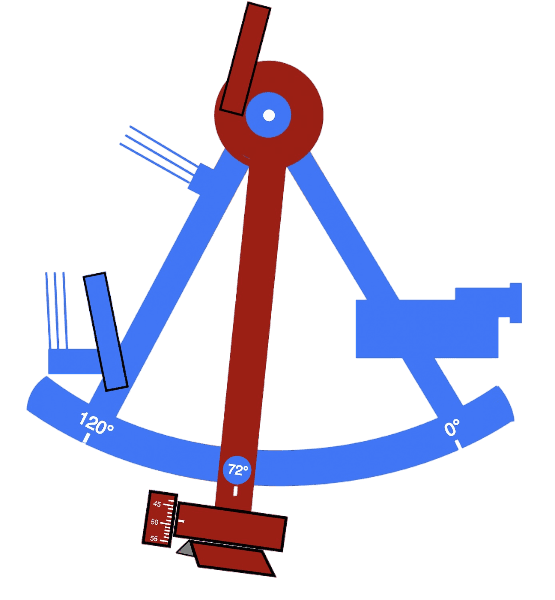

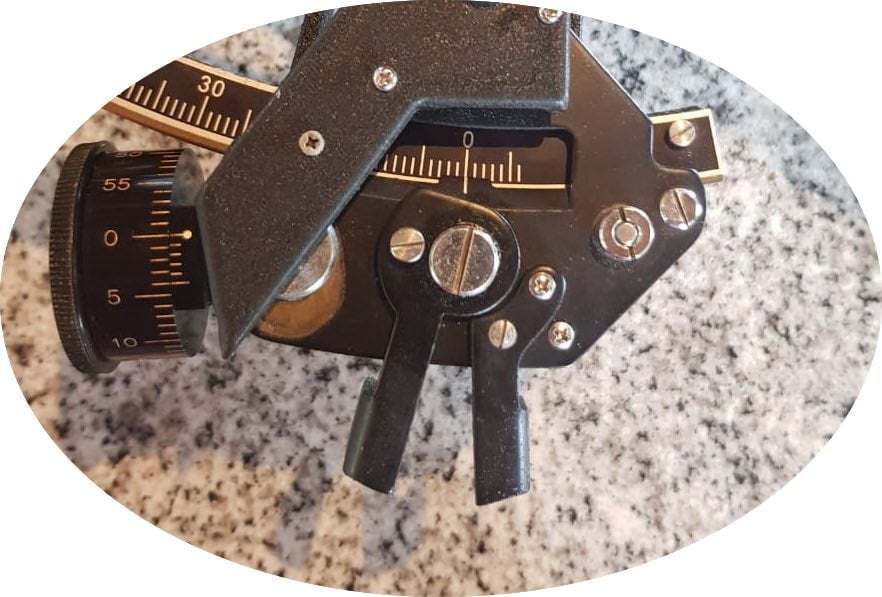

Commence à mettre le sextant à zero!
![théorie Hi vers Ho image sextant zero](https://easysextant.com/wp-content/uploads/2022/08/lecture-0°.jpg)

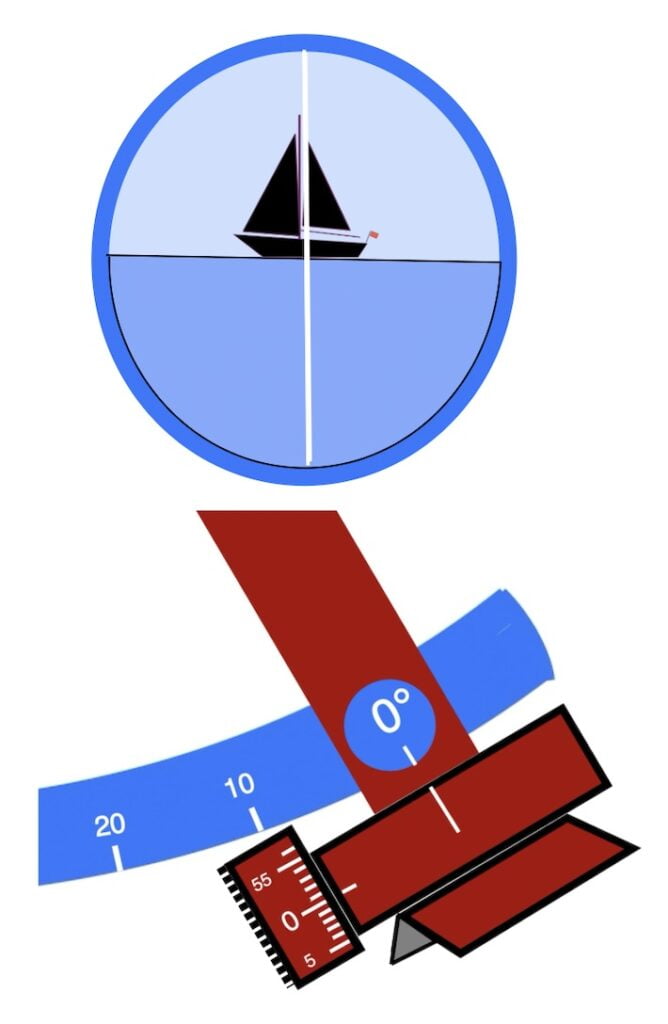

Viser l’horizon et si l’image direct et l’image réfléchie sont au même niveau .
![image lecture du sextant sans collimation](https://ladroitedehauteur.com/wp-content/uploads/2024/06/Index-zero-vertical-668x1024.jpg)
En conclusion, il n’y a pas l’erreur de collimation
D’abord, commence à mettre le sextant à zero!
![La hauteur observée du soleil, image zero sextant](https://ladroitedehauteur.com/wp-content/uploads/2022/08/lecture-0°-e1696347136997.jpg)

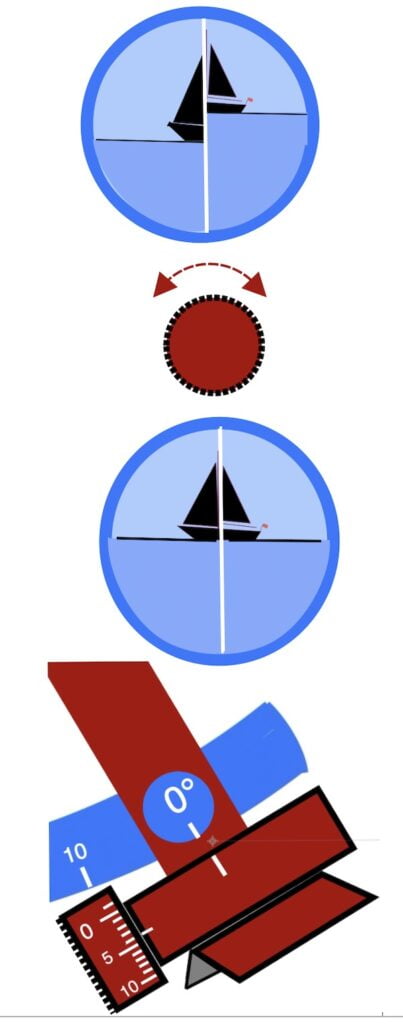

En somme, viser l’horizon et si l’image direct et l’image réfléchie ne sont pas au même niveau, mettre en coïncidence l’image direct et l’image réfléchie en tournant le tambour
![image lecture du sextant avec collimation](https://ladroitedehauteur.com/wp-content/uploads/2024/06/Index-error-4-vertical-403x1024.jpg)

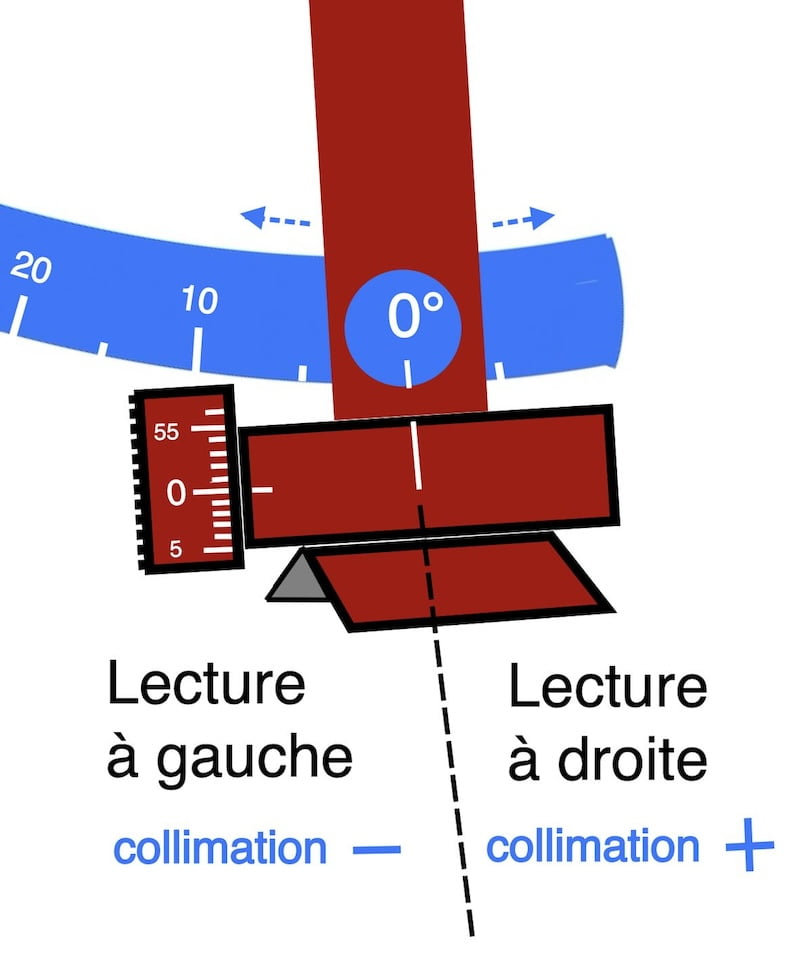

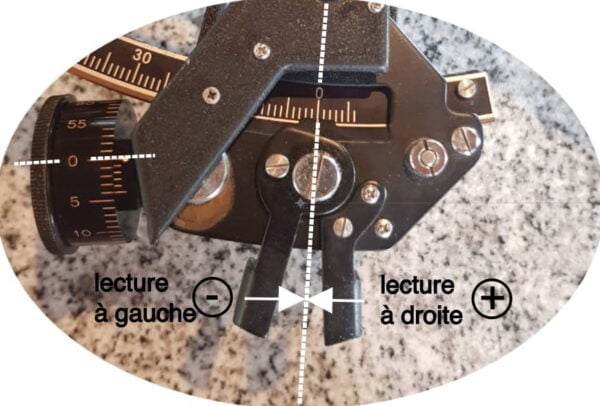

Si la lecture est à gauche, l’erreur de collimation est négative
![](https://ladroitedehauteur.com/wp-content/uploads/2024/06/collimation-.jpg)
![La hauteur observée du soleil, image lecture sextant collimation -6](https://easysextant.com/wp-content/uploads/2022/06/parralax-1.jpg)
collimation = ⎼ 6′
Toutefois, il est à remarquer que nous avons généralement tendance à noter +6 !
Alors, si la lecture est à droite, l’erreur de collimation est positive
![La hauteur observée du soleil, image lecture à gauche/droite](https://ladroitedehauteur.com/wp-content/uploads/2022/10/lecture-gauchedroite-fr-e1696348279422.jpg)
![La hauteur observée du soleil, image lecture sextant collimation +2](https://ladroitedehauteur.com/wp-content/uploads/2022/08/F-2-jpeg.jpg)

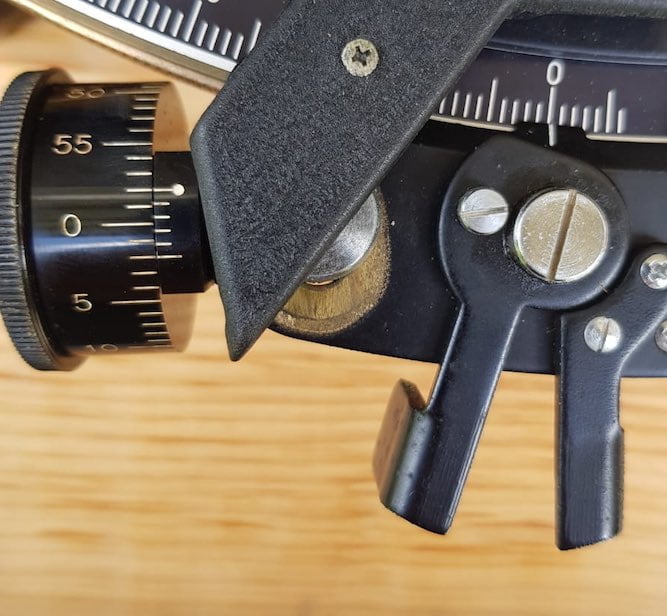

collimation = + 2′

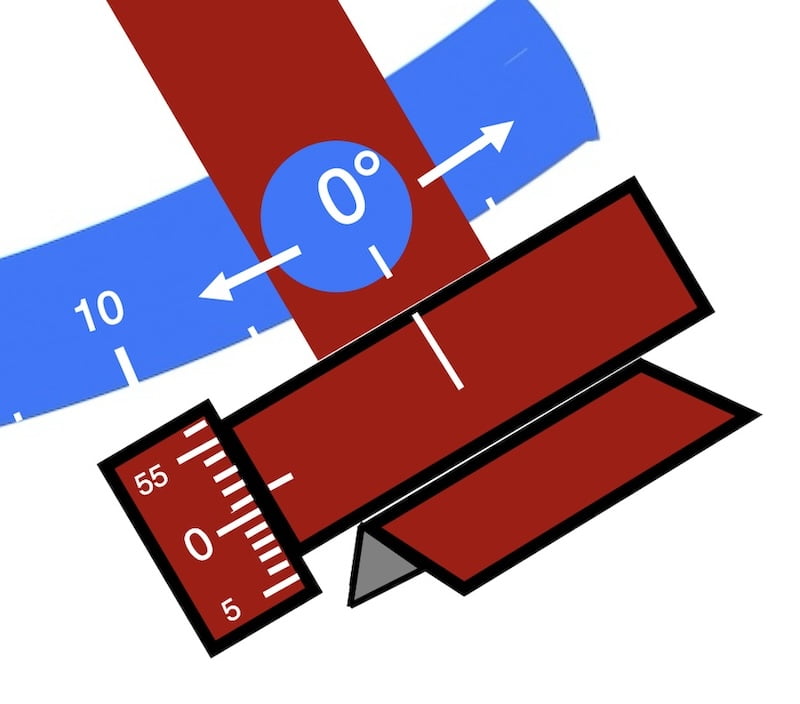

Par ailleurs, les anglophones utilisent l’expression « out of arc » pour décrire une situation où une mesure de collimation effectuée avec un sextant se trouve en dehors de la graduation de l’arc (lecture à droite de zero). En fait, le vrai zéro du sextant se trouve à ⎼0° 02′ (⎼2′). (veuillez consulter l’image ci-dessus)
Finalement, imaginons que je mesure la hauteur du soleil à 30 degrés, nous devons ajouter ces 2 minutes de collimation pour trouver la véritable hauteur observée.
![](https://ladroitedehauteur.com/wp-content/uploads/2024/07/index-error-1.jpg)
Si une erreur d’excentricité existe, il faut également ajouter celle-ci.
![](https://ladroitedehauteur.com/wp-content/uploads/2023/07/End_of_the_rainy_winter_day_18865548779.jpeg)
La hauteur observée du soleil:

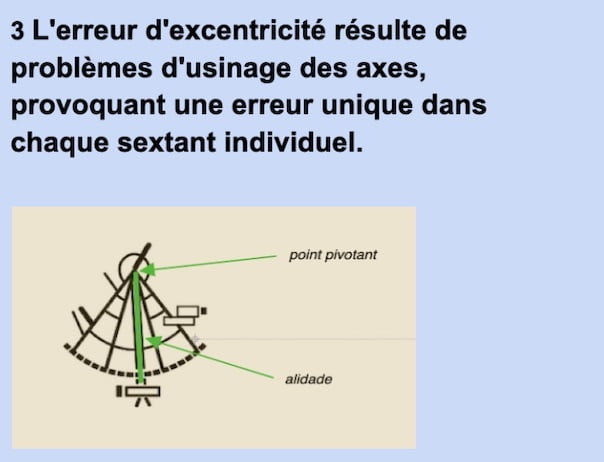

3 erreur d’excentricité:
En effet, elle est due au mauvais usinage de l’axe ( point pivotant ) de l’alidade et c’est une erreur fixe.
![La hauteur observée du soleil, image point pivotant sextant](https://ladroitedehauteur.com/wp-content/uploads/2022/09/excentricite-p-pivotant.jpg)
Donc chaque sextant a une erreur d’excentricité différente
Par ailleurs, elle est mesurée et donnée par le constructeur en fonction de la hauteur.
puis, elle est affichée parfois dans la boîte du sextant
Pour un sextant de qualité elle est en général très faible
![La hauteur observée du soleil, image inspection certificate](https://easysextant.com/wp-content/uploads/2022/09/certivicat-revised-1.jpg)
exemple: hauteur mesuré = 62°24’,3 →
correction d’excentricité +1’,5
